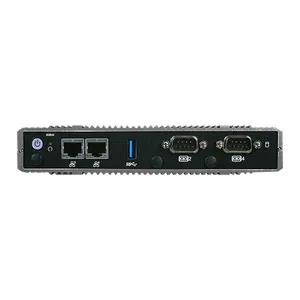

| 产品特性：工控机 | 品牌：DFI | 型号：EC700-BT3054 |
| 设备类型：工控电脑 |
Intel Atom® 处理器 E3800
4GB/2GB DDR3L 板载内存
1x 2.5" SATA 磁盘架
4x Gigabit 网口 ports
支持 Wi-Fi、3G/4G及GPRS应用
15年CPU长期支持至Q4&＃39; 28 (Based on Intel IOTG Roadmap)
系统
处理器
Intel Atom® E3845, Quad Core, 2M Cache, 1.91GHz, 10W
Intel Atom® J1900, Quad Core, 2M Cache, 2GHz (2.41GHz), 10W
22nm Process Technology
内存
4GB Memory Onboard (E3845)
2GB Memory Onboard (J1900)
Single Channel DDR3L 1333MHz (E3845)
Single Channel DDR3L 1066MHz (J1900
显示
控制器
Intel® HD Graphics
显示器
1 x VGA/DVI-I (DVI-I available upon request)
DVI: resolution up to 1920x1080 @ 60Hz
VGA: 24-bit, resolution up to 2560x1600 @ 60Hz
双重显示
1 x VGA/DVI-I
储存
外插/内插
1 x 2.5" SATA 2.0 Drive Bay
4GB/8GB/16GB/32GB eMMC Onboard (available upon request)
扩充
界面
1 x Full-size Mini PCIe (PCIe/USB/3G/GPRS)
1 x Full-size Mini PCIe (SATA)
1 x SIM
1 x microSD
以太网路
控制器
4 x Intel® I210AT PCIe (10/100/1000Mbps)
LED
指示灯
1 x HDD LED
1 x Status LED

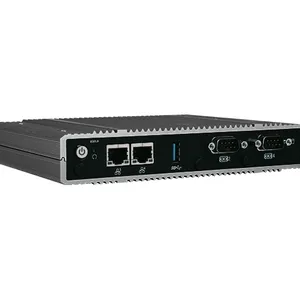

前板输入/输出
以太网络
2 x GbE (RJ-45)
串口
2 x RS-232/422/485 (DB-9) (one supports 8-bit DIO)
USB
1 x USB 3.0 (type A)
按键
1 x Power Button
1 x Reset Button
Wi-Fi 天线
3 x Wi-Fi Module Antenna Hole

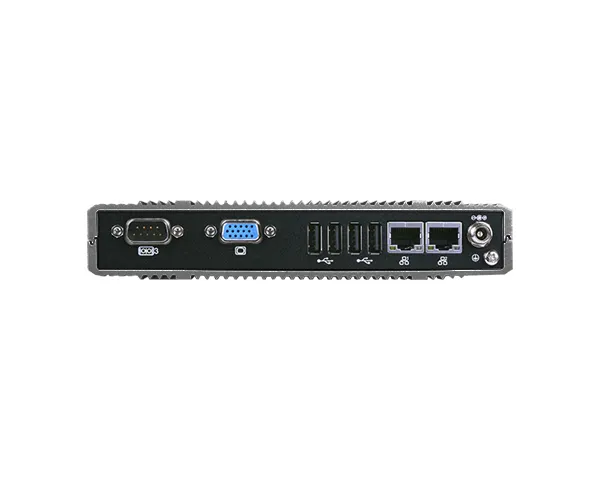

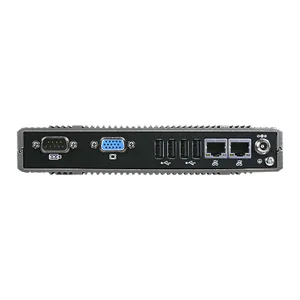

背板输入/输出
以太网络
2 x GbE (RJ-45)
串口
1 x RS232/422/485 (DB-9)
USB
4 x USB 2.0 (type A)
显示
1 x VGA (DB-15) or 1 x DVI-I
监视定时器
看门狗定时器
System Reset, Programmable via Software from 1 to 255 Seconds
电源
类型
Wide Range 9~36V
端口
DC Jack
支持操作系统
支持操作系统
Windows 7, WES 7, Windows 8.1, WES 8
Linux
环境指标
运作温度
E3845: -20°C~60°C (SSD/mSATA), 0°C~50°C (HDD)
J1900: 0°C~60°C (SSD/mSATA), 0°C~50°C (HDD)
储存温度
-20°C~85°C
机械结构
结构
Aluminum + Metal Aluminum
安装方式
Wall/VESA/DIN Rail mount
尺寸 (宽 x 高 x 深)
180mm x 33mm x 121.2mm (W x H x D)
重量
800 g
安规认证
冲击测试
Operating: 5G
Non-operating: 10G
抗振动测试
Operating: sine 5~500Hz, 1G
Non-operating: sine 10~500Hz, 3G
认证
CE, FCC Class B, RoHS
装箱单
装箱单
1 EC700-BT3054 system unit
6 mounting screws for Mini PCIe module
1 Quick Installation Guide
