| 产品特性：工控机 | 品牌：DFI | 型号：EC200-BT |
| 设备类型：工控电脑 |

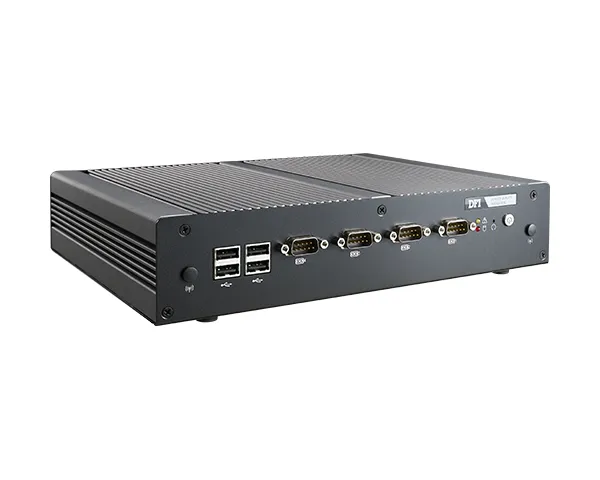

Intel Atom® 处理器 E3800 模块化设计系统
为工业应用打造，无风扇轻巧设计
支持 DDR3L SODIMM 高达8GB
2x 2.5" SATA 磁盘架
1 个垂直USB以保护资料被未经授权的人员存取 (选配)
15年CPU长期支持至Q4&＃39; 28 (Based on Intel IOTG Roadmap)
系统
处理器
Intel® Atom™ E3845, Quad Core, 2M Cache, 1.91GHz, 10W
22nm Process Technology
内存
Two 204-pin SODIMM up to 8GB
Dual Channel DDR3L 1333MHz
显示
控制器
Intel® HD Graphics
显示器
1 x DVI (DVI-D signal)
1 x VGA
Supports 2 Independent Displays
VGA: resolution up to 2560x1600 @ 60Hz
DVI: resolution up to 1920x1080 @ 60Hz
双重显示
1 x VGA + 1 x DVI
储存
外插/内插
1 or 2 x 2.5" SATA 2.0 Drive Bay
Standard: 1 single drive bay for 1 SATA drive
Option: Single drive bay for second SATA drive
扩充
界面
1 x Full-size Mini PCIe (PCIe/USB/SATA)
音讯
音讯编译码器
Realtek ALC888 High Definition Audio
2 watt, 4Ω Power Amplifier
以太网路
控制器
2 x Intel® WGI210AT PCIe (10/100/1000Mbps)
LED
指示灯
1 x Power LED
1 x HDD LED
1 x Alert LED
前板输入/输出
串口
4 x RS-232/422/485 (DB-9)
USB
4 x USB 2.0 (type A)
按键
1 x Power Button
1 x Reset Button
Wi-Fi 天线
2 x Wi-Fi Module Antenna Hole
背板输入/输出
以太网络
2 x GbE (RJ-45)
串口
EC200-BTA881
2 x RS-232 (DB-9)
4 x RS-232/422/485 (DB-9)
EC200-BTAG60
2 x RS-232 (DB-9)
4 x RS-232/422/485 (DB-9)
EC200-BT6060
2 x RS-232 (DB-9)
USB
EC200-BTA881
1 x USB 3.0 (type A)
3 x USB 2.0 (type A)
EC200-BTAG60
1 x USB 3.0 (type A)
1 x USB 2.0 (type A)
EC200-BT6060
1 x USB 3.0 (type A)
1 x USB 2.0 (type A)
DIO
EC200-BTA881
1 x 8-bit DIO (9-pole terminal block)
EC200-BTAG60
2 x 8-bit DIO (9-pole terminal block)
EC200-BT6060
-
显示
EC200-BTA881
1 x VGA (DB-15)
1 x DVI-I (DVI-D signal)
EC200-BTAG60
1 x VGA (DB-15)
EC200-BT6060
1 x VGA (DB-15)
音源
1 x Speaker-out
按键
1 x Reset Button
监视定时器
看门狗定时器
System Reset, Programmable via Software from 1 to 255 Seconds
电源
类型
Wide Range 9~36V DC-in
端口
3-Pole Terminal Block
支持操作系统
支持操作系统
Windows 7, WES 7, Windows 8.1, WES 8, Windows 10 IoT (64-bit)
Linux (Distribution available upon request)
环境指标
运作温度
0°C ~ 55°C (SSD/mSATA)
0°C ~ 50°C (HDD)
-10°C ~ 70°C (wide-temp SSD, for EC200-BT6060 only)
储存温度
-20°C ~ 85°C
机械结构
结构
Aluminum + SGCC
安装方式
Wall/VESA mount
尺寸 (宽 x 高 x 深)
275mm x 59mm x 203mm
重量
3 kg
安规认证
冲击测试
Half Sine Wave 15G, 11ms, 3 Shock Per Axis
抗振动测试
IEC68-2-64 (HDD)
认证
CE
FCC Class A
RoHS
UL compliance
装箱单
装箱单
1 EC200 system unit
1 HDD drive bay kit: 2 Brackets, 1 SATA data/power cable, 4 Bracket screws, 4 HDD screws
Terminal blocks
1 Quick Installation Guide
