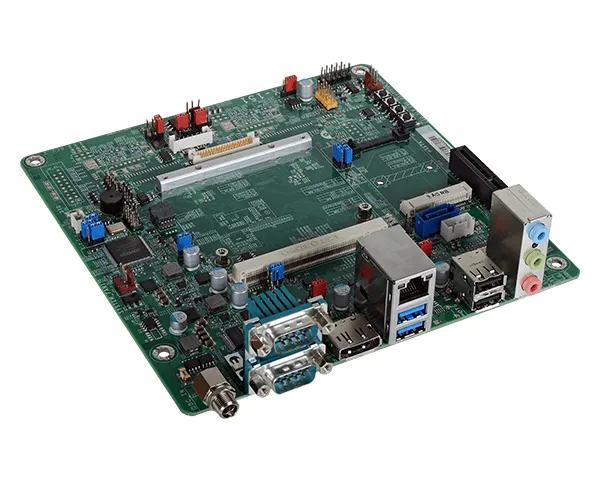

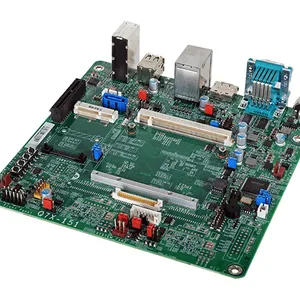

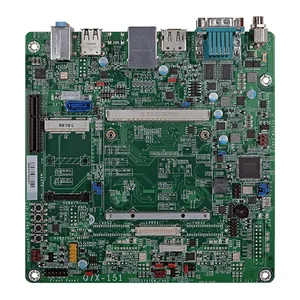

| 产品特性：工业主板 | 品牌：DFI | 型号：Q7X-151(R.A) |
| 设备类型：工控电脑 |
Qseven R2.0
支援 Qseven 模块
多重显示: 1 DP, 1 LVDS
丰富 I/O: 1 网口, 1 USB 3.0, 6 USB 2.0, 2 串口
Mini-ITX form factor
显示
显示器
1 x DP
1 x LVDS
扩充
界面
1 x PCIe x4
1 x SDIO
音讯
音讯编译码器
Realtek ALC886

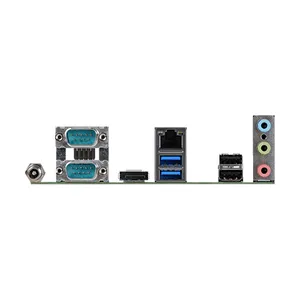

背板输入/输出
以太网络
1 x GbE (RJ-45)
串口
2 x RS232 Serial
USB
1 x USB 3.0
2 x USB 2.0
显示
1 x DP
音源
1 x Line-in
1 x Line-out
1 x Mic-in
内部输入/输出
串行端口
1 x Serial Interface Connector (TX/RX)
USB
4 x USB2.0
显示
1 x LVDS LCD Panel Connector
1 x LCD/Inverter Power
SATA
1 x SATA 3.0 (up to 6Gb/s)
1 x mSATA
LPC
1 x LPC
SMBus
1 x SMBus
UART
2 x UART (TX/RX)
电源
类型
12V, 5VSB, VCC_RTC (ATX mode)
12V, VCC_RTC (AT mode)
供应
12V DC-in jack
环境指标
温度
Operating: 0 to 60°C
Storage: -40 to 85°C
湿度
Operating: 5 to 90% RH
Storage: 5 to 90% RH
MTBF
739167 hrs @ 25°C; 449662 hrs @ 45°C; 290865 hrs @ 60°C
Calculation model: Telcordia Issue 4
Environment: GB, GC – Ground Benign, Controlled
机械结构
尺寸
Mini-ITX Form Factor 170mm (6.7") x 170mm (6.7")
装箱单
装箱单
1 Q7X-151(R.A) board
1 Serial ATA signal cable: 332-553001-005G
1 I/O shield: A49-Q7X151-000G
